金属矿床模式图

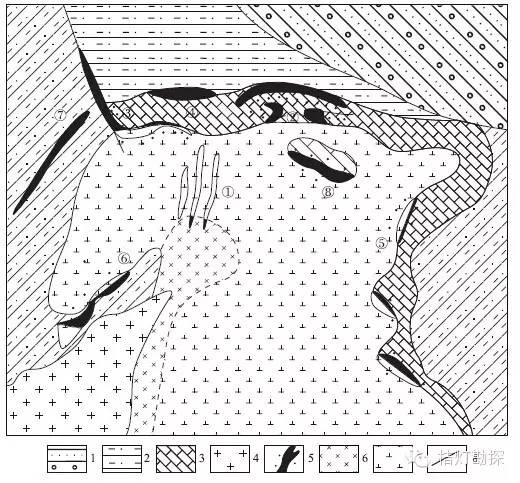

大冶式矽卡岩型铁（铜）矿床模型



1-砂砾岩；2-粉砂岩和泥灰岩；3-碳酸盐岩；4-花岗岩；5-矿体和蚀变带；6-辉长岩一辉石闪长岩；7-（石英）闪长岩一二长岩一花岗闪长岩；8-断裂。①矿浆型矿体（铁山）；②岩体顶部矽卡岩型矿体；③受断裂控制的矽卡岩矿体（金山店）；④岩性界面中矿体；⑤接触带矽卡岩型矿体（铁山）；⑥产于石英闪长岩和花岗岩中间的矽卡岩型矿体（程潮，矿体可见石英闪长岩角砾）；⑦层间滑脱构造型矿体；⑧大理岩捕虏体型矿体（铜绿山）





德兴地区斑岩铜 浅成低温热液银铅锌远程热液金矿床模型－银山银铜铅锌矿床







德兴地区斑岩铜 浅成低温热液银铅锌远程热液金矿床模型－金山金矿田







德兴地区斑岩铜 浅成低温热液银铅锌远程热液金矿床模型－德兴班岩铜矿

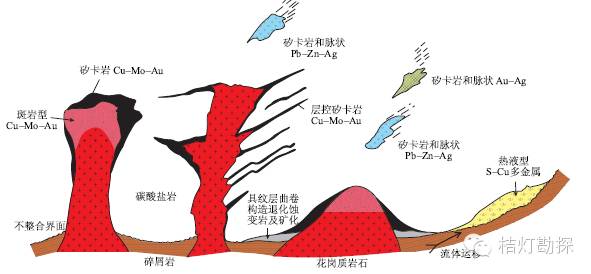

铜陵矿集区铜多金属矿床模型

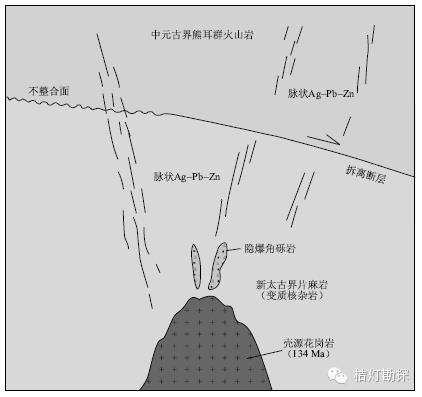

沙沟式热液脉状银铅锌矿床模型







阳储岭式斑岩钨矿床模型



1－爆破角砾岩；2一含钨石英网脉状和浸染状矿化；3-变质岩；4-花岗闪长岩；5-花岗闪长斑岩；6-=长花岗斑岩





东秦岭地区中生代钼铅锌银多金属矿床模型（二）付店钼铅锌银矿田







白音诺式与中酸性侵入岩有关的矽卡岩型铅锌矿床模型



1-晚侏罗世火山断陷盆地(J₃)；2一下二叠统海相火山岩夹大理岩；3-下二叠统泥质板岩；4-下二叠统大理岩或结晶灰岩； 5-下二叠统砂质板岩；6-燕山早期花岗闪长岩（Υδ²₅）；7-燕山晚期花岗岩；8-矽卡岩及矿体；9-热液循环系统





东秦岭地区中生代钼铅锌银多金属矿床模型（一）南泥湖钼钨铅锌银矿田



1-新元古界淘湾群碳酸盐岩、碎屑岩；2一新元古界栾川群碎屑岩、碳酸盐岩及粗面岩；3-中元古界官道群含燧石条带大理岩；4-中元古界宽坪群大理岩及基性火山岩；5-早白垩世花岗岩；6-晚侏罗世花岗斑岩；7-晚侏罗世花岗岩；8-断裂；9-平行不整合界面；10-地质界线；ll一斑岩一矽卡岩型钼（钨）矿；12-矽卡岩型硫铁矿；13-脉状或沿层充填的铅锌矿





土屋式斑岩铜矿床模型







驱龙式斑岩一矽卡岩型铜矿床模型



1-黑云母花岗岩；2一青磐岩化；3-绢英岩化；4-二长花岗斑岩





碰撞造山环境斑岩铜矿床模型

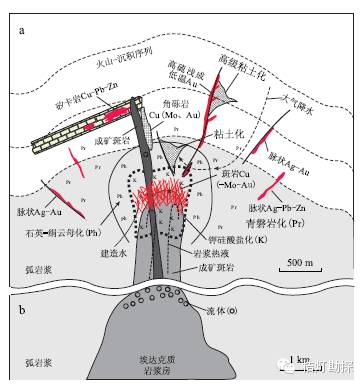

斑岩铜矿蚀变一矿化系统的一般模型(a)，不过，在某些超大型斑岩铜矿下部，常发育深部岩浆房(b)





雄村式斑岩型铜金矿床模型



l-第四系覆盖层；2一伟晶岩脉；j-安山岩脉；4-闪长岩脉；5-含眼球状石英斑晶的闪长玢岩（J₂δoμ）；6-黑云母花岗闪长岩（E₂Υδβ）；7-角闪石石英闪长玢岩（J₂δoμ）；8-凝灰岩（J_{l -2^X}）；9-钻孔及编号；10-矿体界线；II-玢岩中的矿体；12-氧化矿体

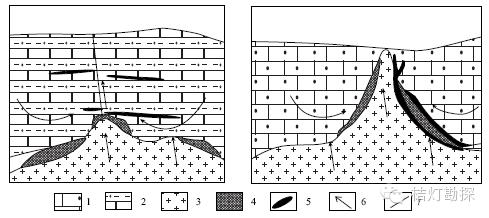

维权式矽卡岩型银铜多金属矿床模型



1-中元古代蓟县系卡瓦布拉克组碎屑岩夹白云质大理岩；2一上石炭统土古土布拉克组火山碎屑岩夹砂岩、灰岩；3-华力西期的花岗岩；4-矽卡岩化带；5-矿体（左图为铅锌银矿体，右图为银铜矿体）；6-矿液运移方向；7-断层

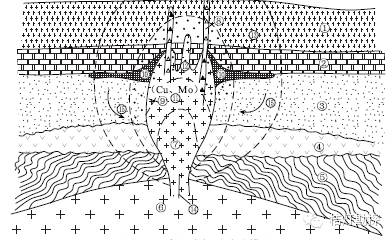

玉龙式斑岩铜（钼）矿床模型



①上三叠统泥质岩；②上三叠统碳酸盐岩；③上三叠统泥砂质岩；④中、下三叠统火山岩；⑤古生界盖层和基底岩石；⑥花岗质岩基；⑦浅成花岗质侵人体；⑧爆破角砾岩筒；⑨斑岩型铜钼矿化；⑩矽卡岩型矿化；11、钾硅酸盐蚀变带； 12、绢英岩化带；13、青磐岩化带；14、岩浆流体运移轨迹；15、大气水运移轨迹





柿竹园式矽卡岩型钨锡多金属矿床模型







大厂式层状交代（或Manto）锡石 硫化物型锡矿床模型







云南个旧式锡（铜）矿田矿床模型







西华山式黑钨矿一石英脉型钨矿床模型



l-古生界；2一花岗岩；3-石英脉型矿化；4-伟品岩型矿化；5-云英岩型矿化；6-花岗岩型矿化；7-“五层楼”结构（Al-线脉带；A2-细脉带；A3-细一大脉带；A4-大脉带；A5-尖灭带）；8-“三层楼”结构（Bl-线细脉带；    B2-大（细）脉带；B3-尖灭带）





西华山式黑钨矿一石英脉型钨矿床模型

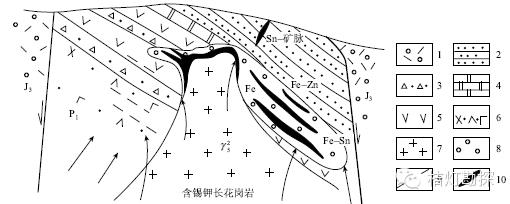

黄岗式矽卡岩型锡铁矿床模型



1-晚侏罗系火山岩；2~6-基底地层（下二叠统）（2一砂岩；3-火山碎屑岩；4-大理岩；
    5-安山岩；6-细碧角斑岩）；7-燕山早期花岗岩；8-钙矽卡岩；  9-早二叠世火山喷发沉积贫铁矿层；IO-铁锡多金属矿体





414式蚀变岩型钽（铌）矿床模型



1-强钠长石化、锂云母化花岗岩；2一中钠长石化、锂云母化花岗岩；3-弱钠长石化、锂云母化花岗岩；    4-中粒二云母花岗岩；5-变质岩；6-似伟晶岩

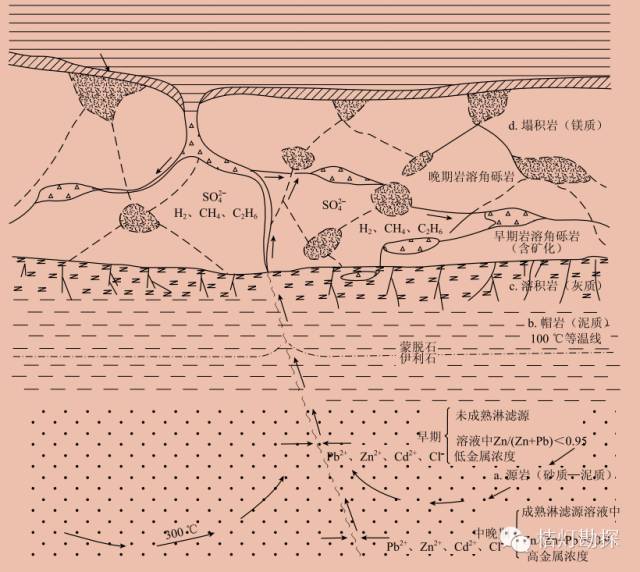

马元式密西西比河谷型( MVT)铅锌矿床模型







大梁子式铅锌矿床模型







焦家-玲珑式金矿床模型







河南祁雨沟式角砾岩筒型金矿床模型

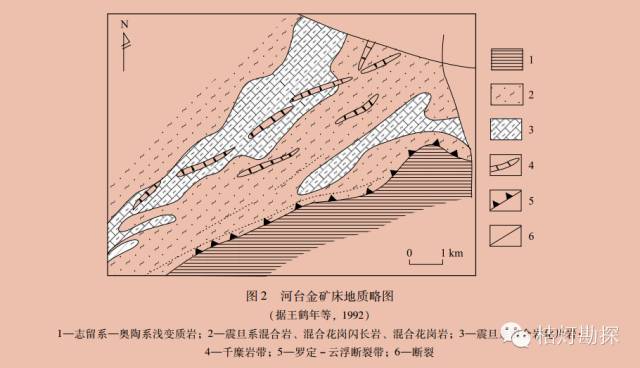

广东河台式剪切带型金矿床模型

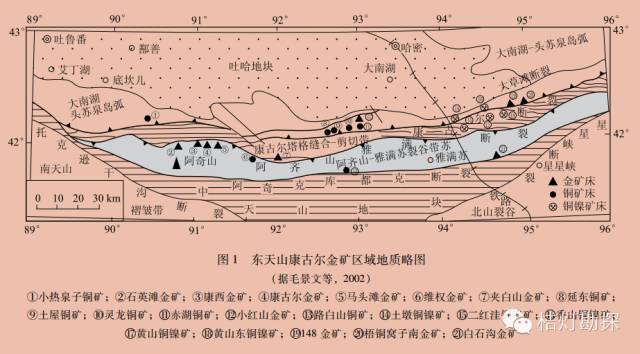

新疆康古尔式剪切带型金矿床模型

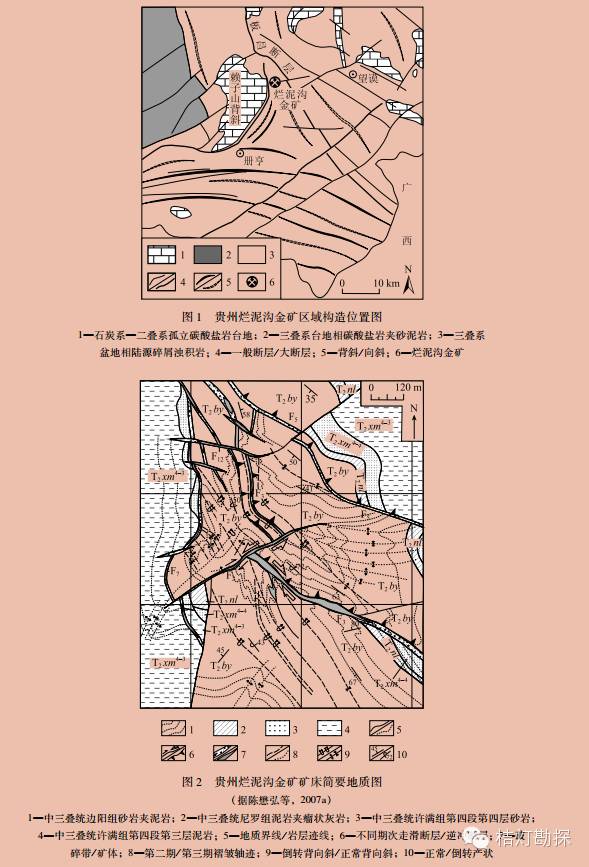

烂泥沟式以钙质碎屑岩为容岩的金矿床模型

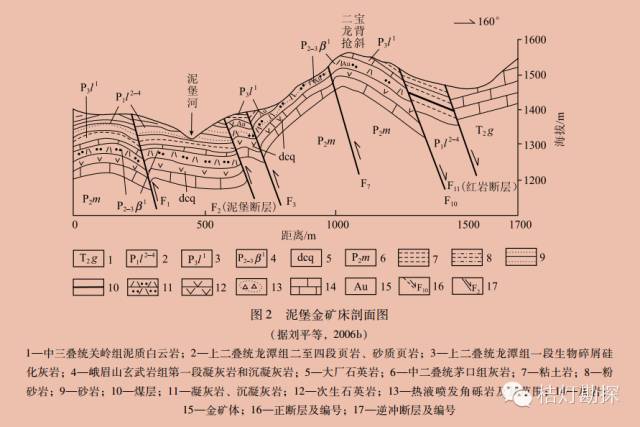

泥堡式以凝灰岩为容岩的金矿床模型







水银洞式层控卡林型金矿床模型

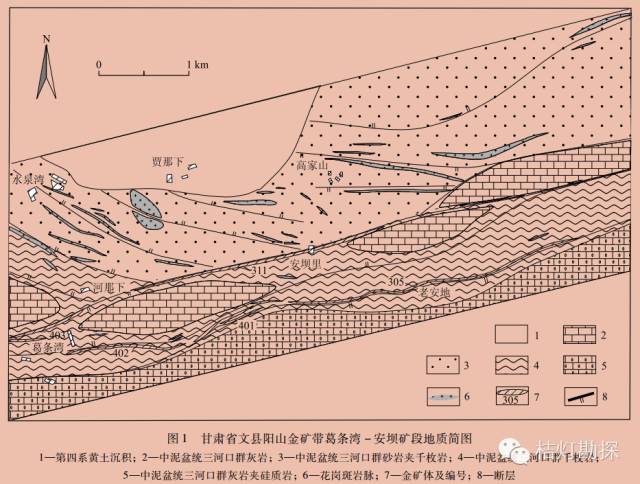

阳山式以千枚岩为容岩的金矿床模型







拉尔玛式以碳质硅岩为容岩的金矿床模型

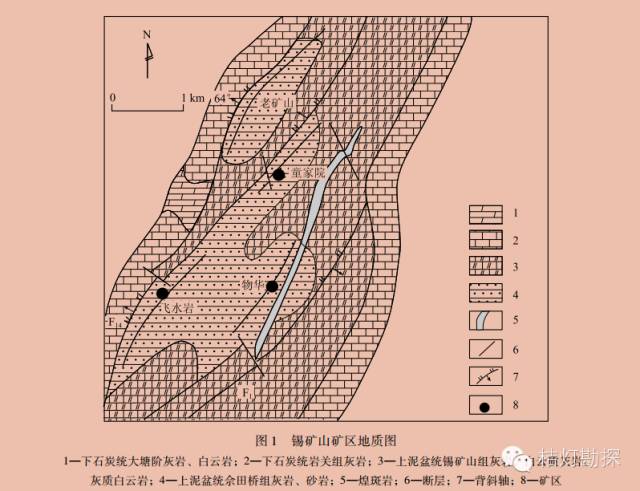

锡矿山式以碳酸盐岩为容岩的热水型锑矿床模型







万山式以碳酸盐岩为容岩的热水型汞矿床模型

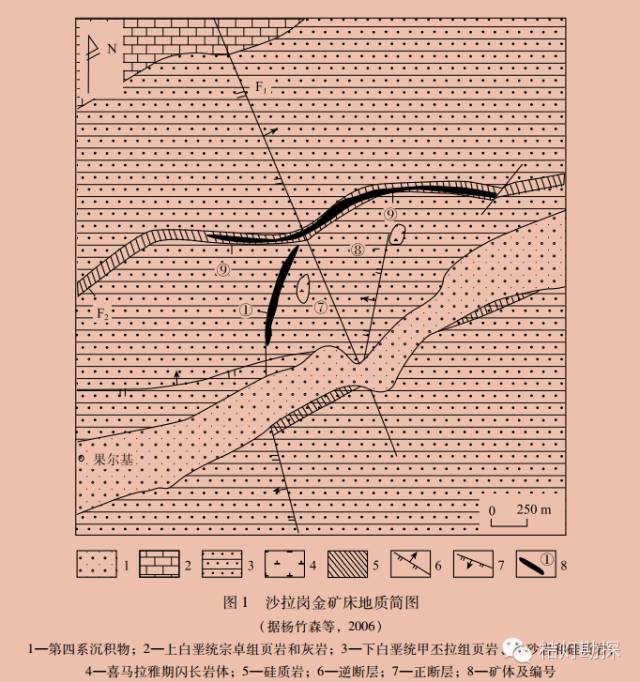

沙拉岗式以碳酸盐岩一碎屑岩为容矿围岩的锑矿床模型

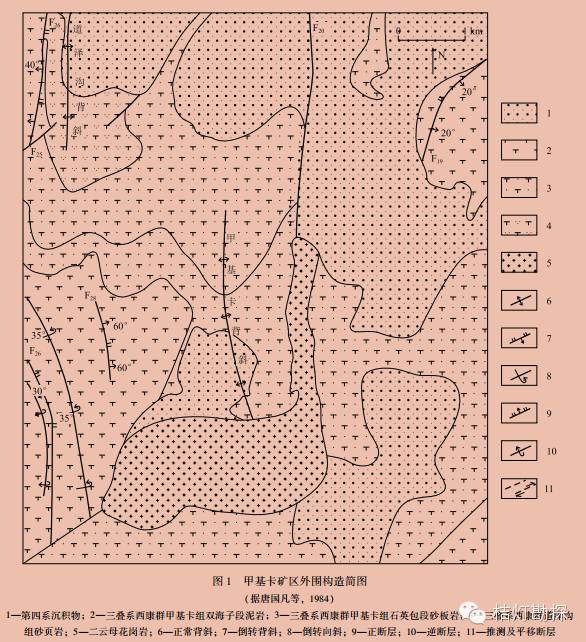

甲基卡式伟晶岩型稀有金属矿床模型







阿尔泰式增生大陆边缘非造山环境花岗伟晶型稀有多金属矿床模型







瓦房店式大陆环境与金伯利岩有关的金刚石矿床模型







贵州遵义式海相沉积碳酸盐岩型锰矿床模型

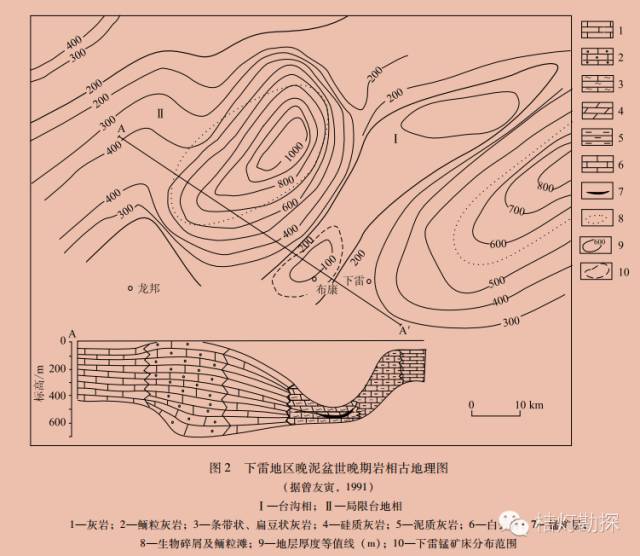

广西下雷式海相沉积碳酸盐岩型锰矿床模型

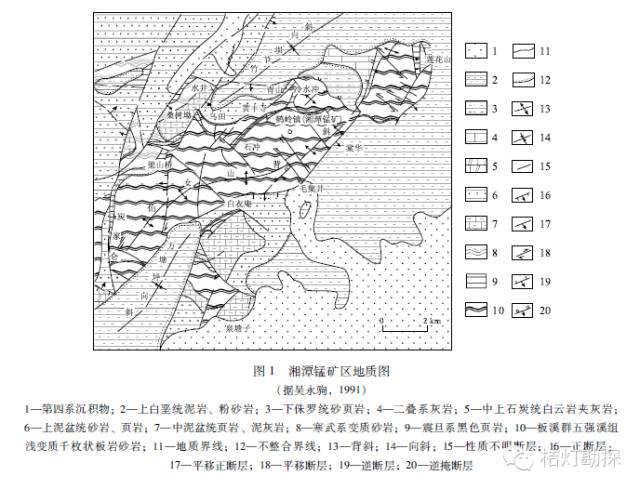

湖南湘潭式以黑色页岩为容矿岩石的富锰矿床模型

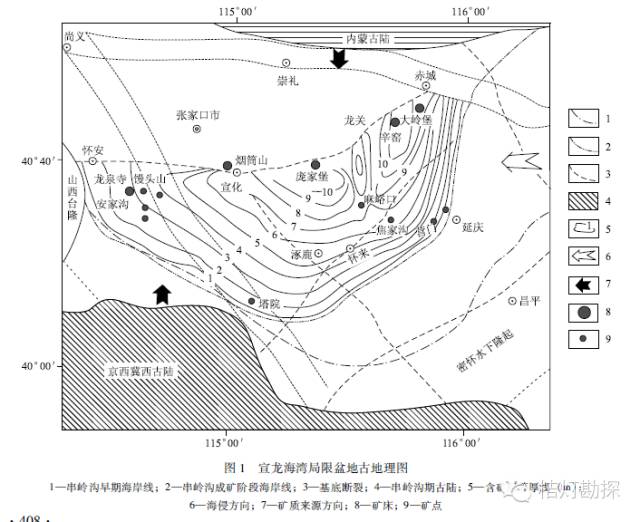

宣龙式浅海一滨海相生物一沉积赤铁矿床模型

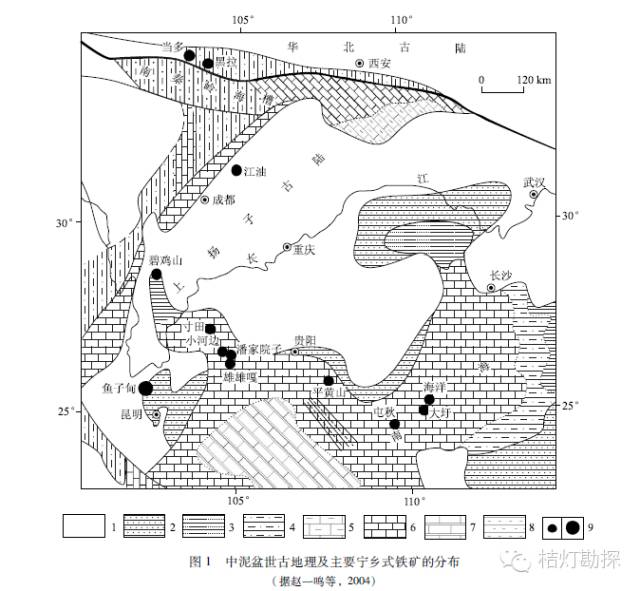

宁乡式半封闭海相沉积铁矿床模型







天鹿式砂岩型铜矿床模型







大姚六苴式陆相砂岩型铜矿床模型

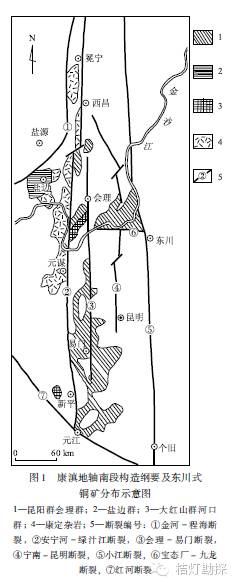

东川式沉积一改造型铜矿床模型







伊犁式砂岩型铀矿床模型

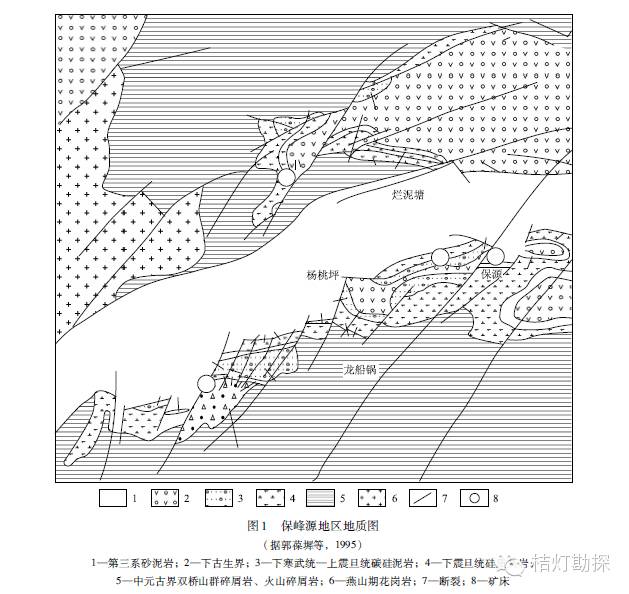

保峰源式碳硅泥岩型铀矿床模型

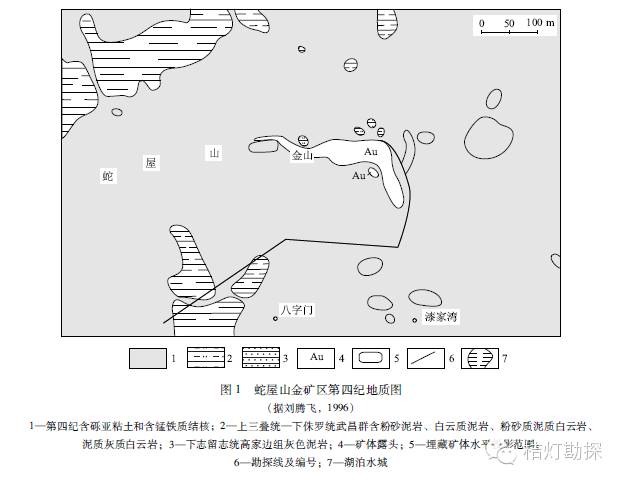

红土型金、镍和锰矿床蛇屋山式红土粘土型金矿床模型





墨江一元江式红土型镍矿床模型







清源式风化壳型锰矿床模型







平果式风化壳型铝土矿床模型

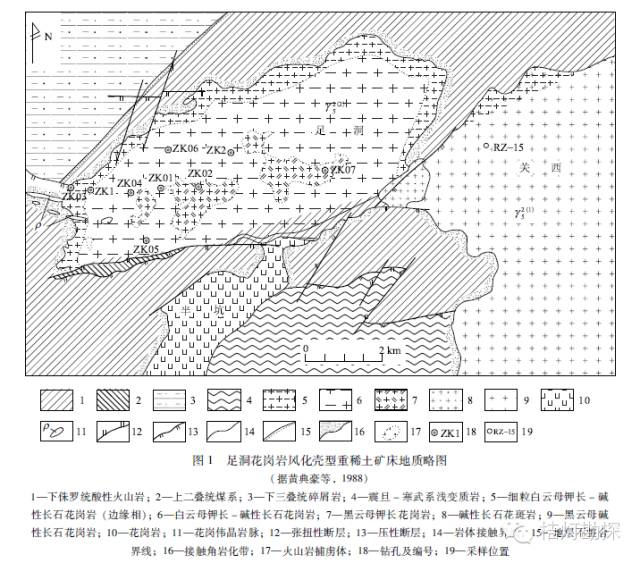

足洞式花岗岩风化壳型重稀土矿床模型







茂名式风化壳型高岭土矿床模型

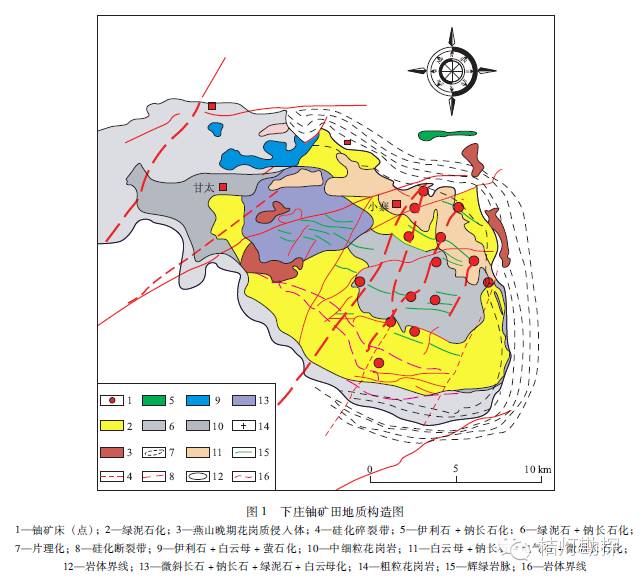

下庄式花岗岩热液型铀矿床模型







相山式火山岩热液型铀矿床模型

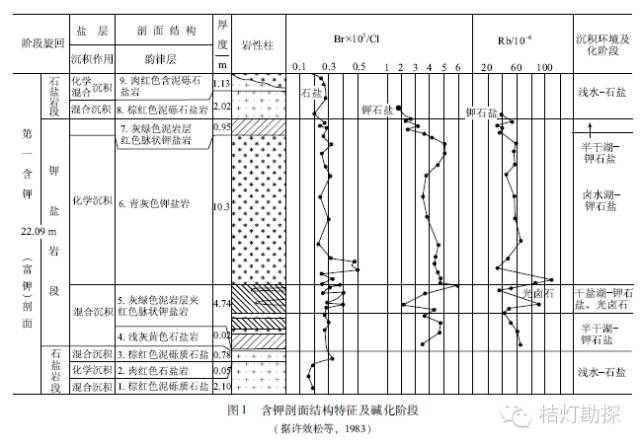

思茅式陆相断陷盆地钾盐矿床模型







内蒙古达拉特式砂钙质粘土中芒硝矿床模型





柴达木一扎布耶式新生代盐湖中锂硼钾／钾镁（钙）盐矿床模型







新生代坳陷碎屑一化学岩型天然碱矿床模型







大石桥式镁质碳酸盐岩中滑石菱镁矿矿床模型







大陆边缘火山岩带明矾石叶蜡石矿床模型







大陆边缘火山带萤石矿床模型

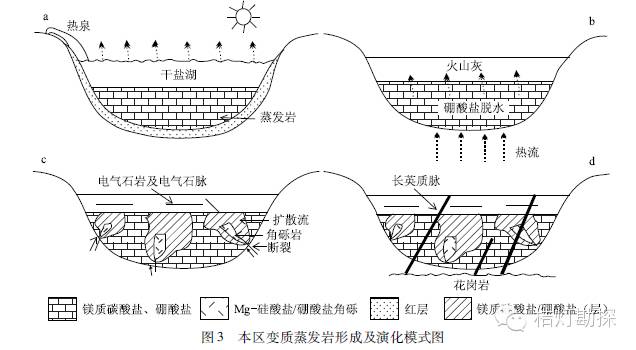

古陆裂陷沉积岩系中硼矿床模型

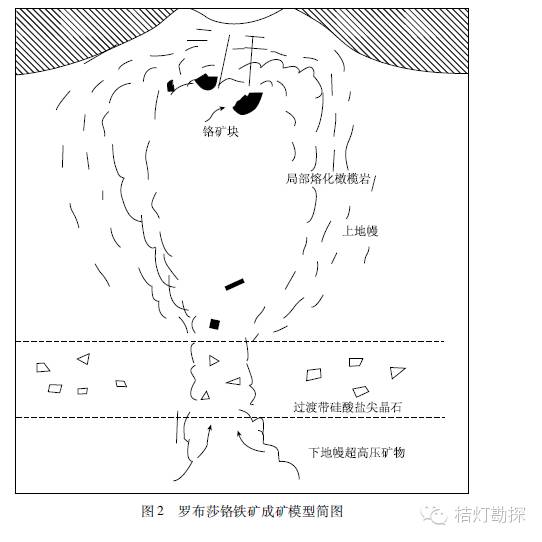

罗布莎式与蛇绿岩有关的铬铁矿床模型

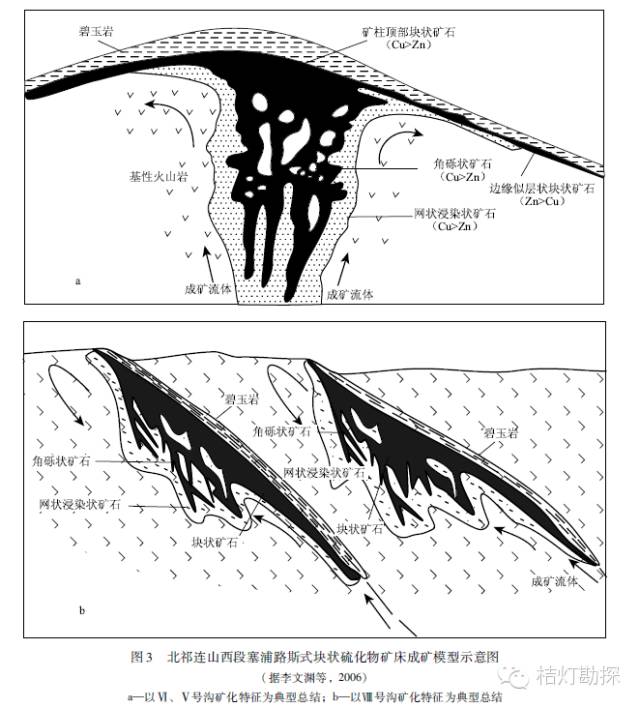

石居里式塞浦路斯型块状硫化物铜矿床模

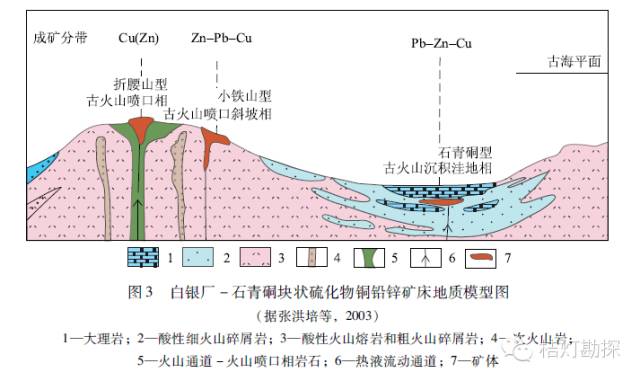

白银厂式块状硫化物型铜铅锌矿床模型







什邡式粘土岩一碳酸盐岩中磷矿床模型





磨石山式区域变质型和热液改造型钛矿床模型

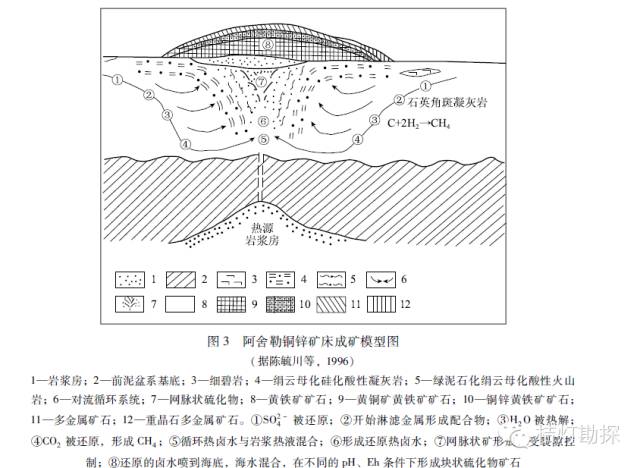

阿舍勒式块状硫化物型铜锌矿床模型







昆阳式碳酸盐岩一硅质岩中磷矿床模型

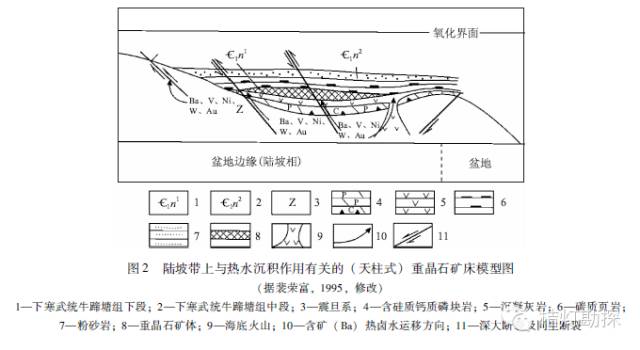

天柱式碳酸盐岩中重晶石矿床模型





金顶式铅锌矿床模型







大水沟式被动大陆边缘热液型碲（金）矿床模型







黄龙铺式碳酸岩型钼铅矿床模型

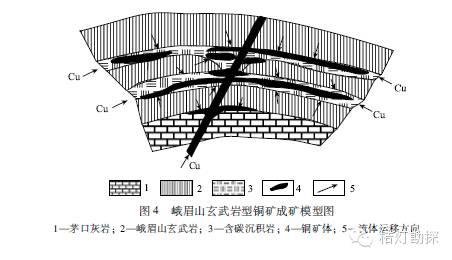

玄武岩型铜矿床模型

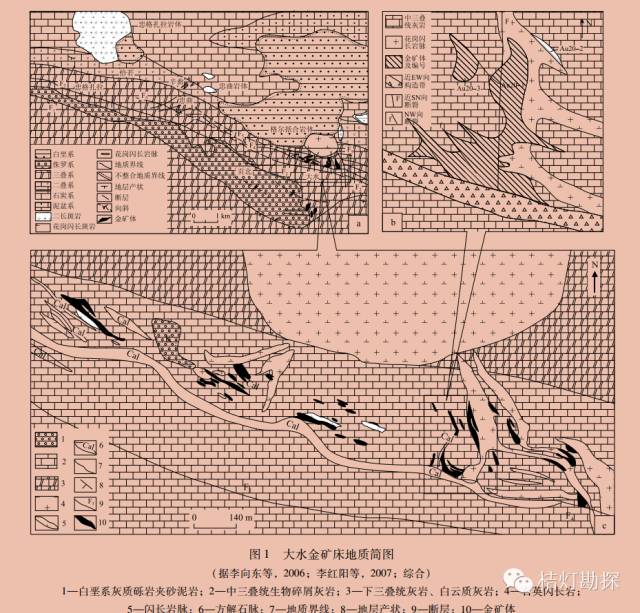

大水式以碳酸盐岩为容岩的金矿床模型

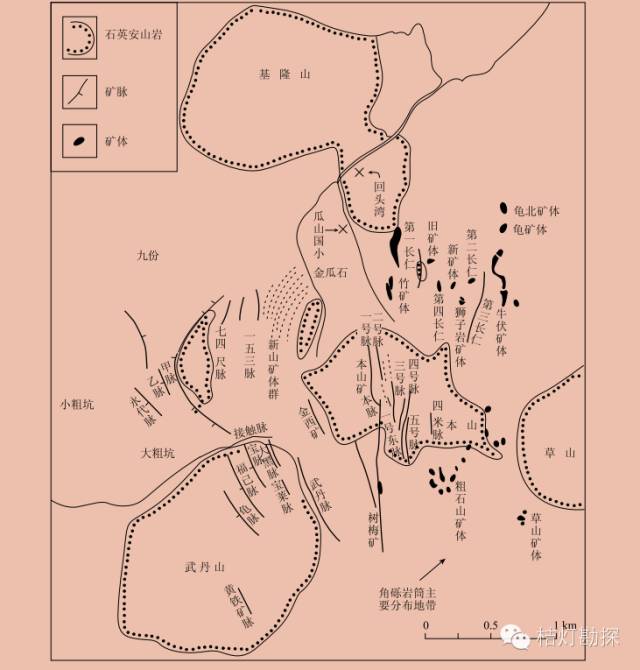

台湾金瓜石式高硫型浅成低温热液型金（铜）矿床模型

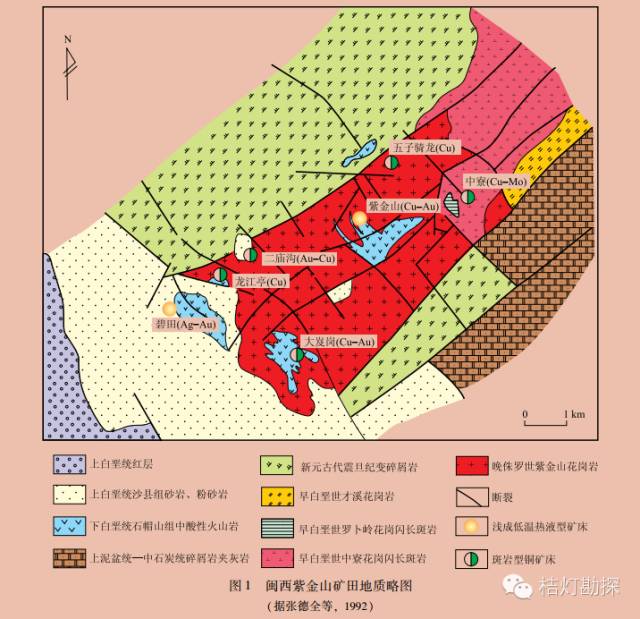

闽西紫金山式浅成低温热液型金矿床模型

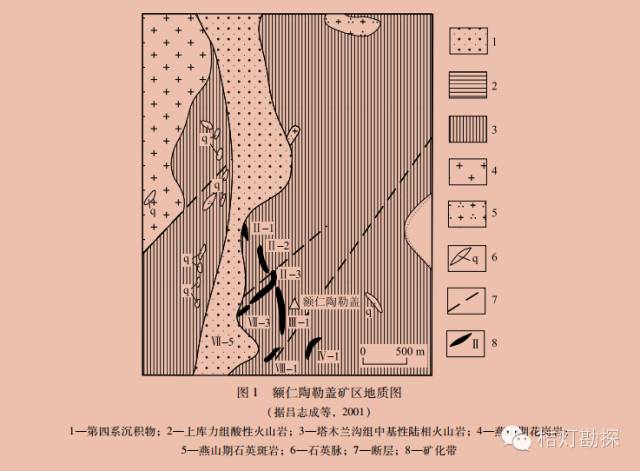

额仁陶勒盖式低硫型浅成低温热液型银矿床模型

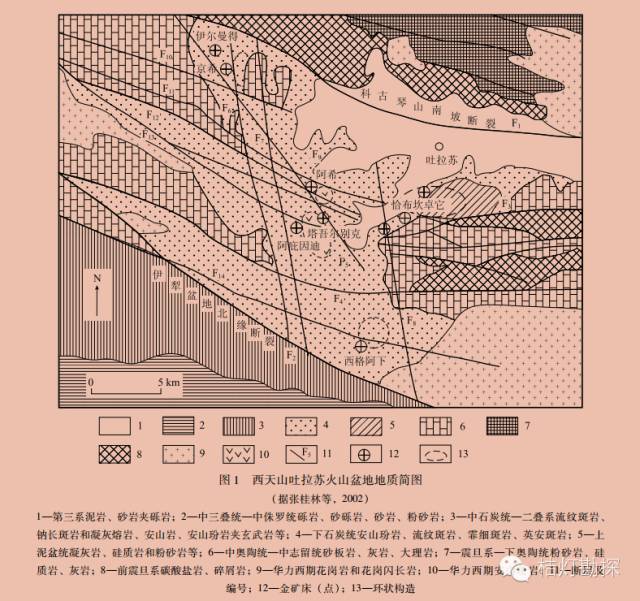

阿希式浅成低温热液型金矿床模型

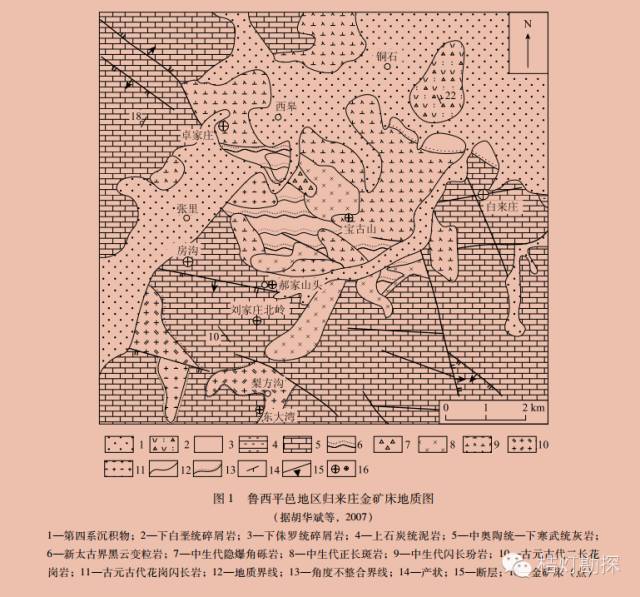

归来庄式与碱性杂岩有关的低硫型浅成低温热液型金矿床模型

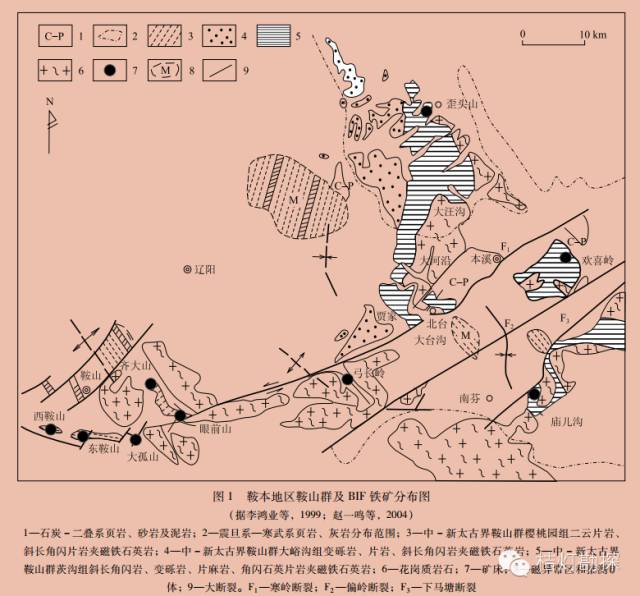

鞍山式太古宙硅铁质建造型铁矿床模型







新余式元古宙硅铁质建造型铁矿床模型







宁芜式与火山一次火山岩有关的氧化铁矿床模型

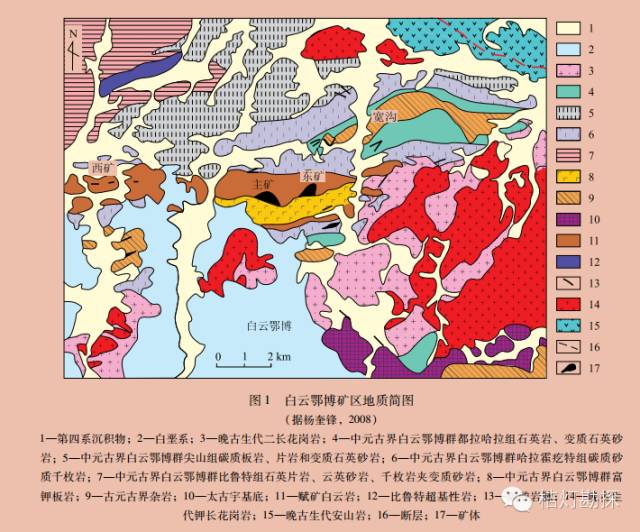

白云鄂博式与地幔流体有关的REE - Fe - Nb矿床模型

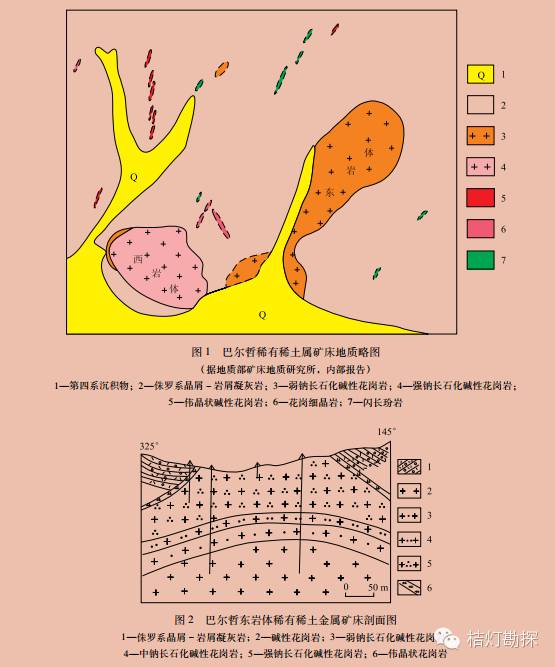

巴尔哲式碱性花岗岩型稀有稀土金属矿床模型

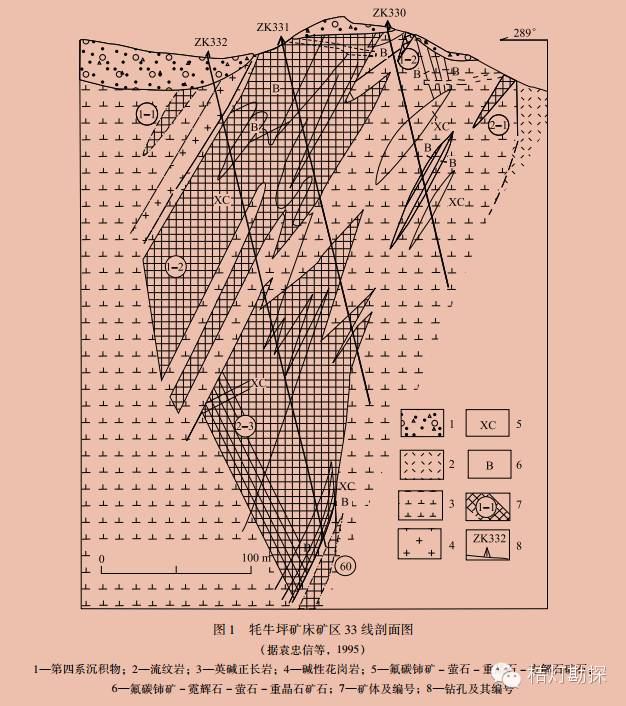

牦牛坪式碱性岩-碳酸岩型稀土金属矿床模型







镜铁山式大陆边缘 凹陷槽热水沉积型铁矿床模型







凡口式似层状铅锌银多金属矿床模型







关门山式铅锌矿床模型

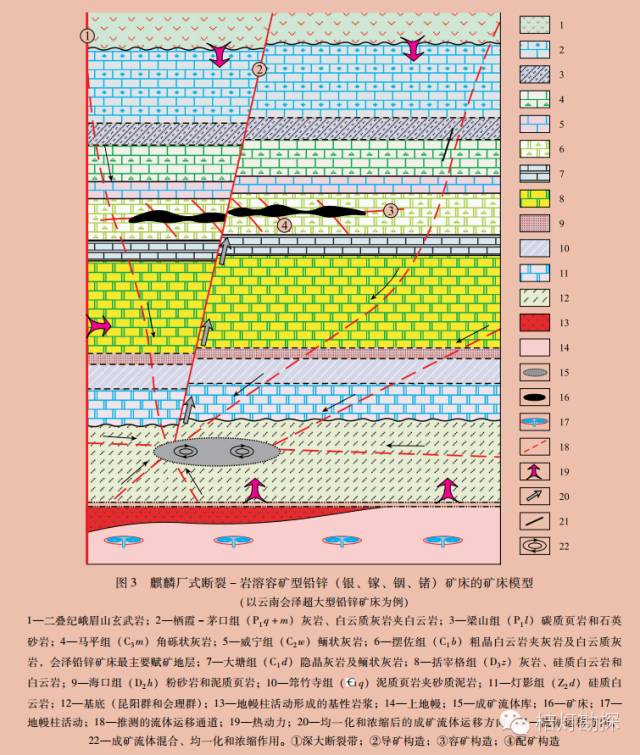

麒麟厂式断裂一岩溶容矿型铅锌（银、镓、铟、锗）矿床模型
